راهنمای انتخاب سطح مقطع سیم و کابل نایلون برای پروژههای برق
انتخاب سطح مقطع سیم نایلون یکی از مهمترین تصمیمهای مهندسی در طراحی و اجرای پروژههای برق است. انتخاب نادرست سطح مقطع میتواند به افزایش مقاومت الکتریکی، ایجاد گرمایش بیش از حد، کاهش طول عمر کابل و حتی خطر آتشسوزی منجر شود. در پروژههای ساختمانی، صنعتی، و حتی سیستمهای کنترلی، مهندسان برق همیشه تلاش میکنند بهترین تعادل میان ایمنی، بازده، هزینه و استانداردهای فنی را رعایت کنند.
در این مقاله یک راهنمای جامع و کاملاً کاربردی ارائه میدهیم تا شما بتوانید با دقت بسیار بالا، سطح مقطع مناسب سیم و کابل نایلون را بر اساس جریان، طول مسیر، نوع بار، شرایط محیطی و استانداردهای ملی انتخاب کنید. این مقاله ادامهای تخصصی بر سری مقالات سیم و کابل نایلون در فروشگاه اینترنتی تهمتن شاپ است و توصیه میکنیم جهت تکمیل دانش خود، موارد زیر را نیز مطالعه کنید:
- سیم و کابل نایلون چیست؟ بررسی ساختار و استانداردها
- راهنمای جامع سیم و کابل نایلون
- تفاوت سیم نایلون با سیمهای مشابه
چرا انتخاب سطح مقطع سیم نایلون اهمیت دارد؟
سیم نایلون به دلیل ساختار سبک، انعطافپذیری مناسب و روکش مقاوم PVC، معمولاً در مسیرهای داخلی ساختمان، سیمکشی روشنایی، سیستمهای کنترلی، تابلوهای برق کوچک و پروژههای DIY استفاده میشود. اما ماهیت ظریفتر این نوع سیم نسبت به کابلهای قدرت، حساسیت انتخاب سطح مقطع را بسیار بیشتر میکند. به عبارت دیگر، انتخاب سطح مقطع سیم نایلون، یک انتخاب اختیاری نیست؛ بلکه الزام مهندسی است. مهمترین خطرات انتخاب اشتباه سطح مقطع عبارتند از:
- گرمایش بیش از حد هادی در جریانهای بالا
- کاهش عمر مفید سیم به دلیل استرس حرارتی
- افزایش تلفات انرژی به دلیل مقاومت الکتریکی بیشتر
- خطر ذوب شدن روکش در مسیرهای طولانی یا بارهای لحظهای
- احتمال مقاومت در برابر اتصال ناقص یا اتصال کوتاه
- ریسک آتشسوزی به دلیل ناتوانی در تحمل جریان لحظهای راهاندازی
بنابراین مهندسان برق همیشه پیش از انتخاب سیم نایلون، عوامل مهمی مثل جریان عبوری، ولتاژ، نوع مصرفکننده (مقاومتی یا القایی)، شرایط محیط، نحوه نصب و استانداردهای ملی مثل استاندارد ۱-۶۰۷ ایران را بررسی میکنند.
نقش جریان نامی در انتخاب سطح مقطع سیم نایلون
اولین و اصلیترین معیار انتخاب سطح مقطع، مقدار جریان نامی است. هر سطح مقطع مقدار مشخصی از جریان را بدون افزایش دما از حد مجاز عبور میدهد. برای مثال، سیم نایلون ۱×۱/۵ معمولاً برای جریانهای کمتر از ۱۰ آمپر مناسب است، در حالی که نوع ۲×۲/۵ برای پریزها و جریانهای ۱۶ آمپر کاربرد دارد.
البته این اعداد در شرایط نصب مختلف، تغییر میکنند. برای مثال:
- قرارگیری در لوله → کاهش ظرفیت انتقال جریان
- قرارگیری در هوای آزاد → افزایش ظرفیت انتقال جریان
- تجمع چند سیم کنار هم → افزایش دمای پسزمینه و کاهش جریان مجاز
معیارهای اصلی در انتخاب سطح مقطع سیم و کابل نایلون
برای اینکه بتوانیم انتخاب سطح مقطع سیم و کابل نایلون را به صورت دقیق و کاملاً مهندسی انجام دهیم، باید مجموعهای از معیارهای فنی، استانداردی و محیطی را در نظر بگیریم. انتخاب سطح مقطع نهتنها روی عملکرد مدار اثر میگذارد، بلکه مستقیماً با ایمنی، دمای کاری، طول عمر کابل، راندمان انرژی و حتی هزینه پروژه مرتبط است. در این بخش هر معیار را با جزئیات کامل بررسی میکنیم تا دیدی کاملاً حرفهای نسبت به این موضوع پیدا کنید.
1. جریان نامی مدار و نقش آن در انتخاب سطح مقطع
مهمترین عامل در انتخاب سطح مقطع سیم و کابل نایلون، مقدار جریان مصرفی است. هر چه جریان عبوری از سیم بیشتر باشد، باید سطح مقطع بیشتری انتخاب شود تا مقاومت الکتریکی مسیر کاهش یابد و دما از مقدار مجاز بالاتر نرود. سیم و کابل نایلون در مقایسه با کابلهای قدرت، به دلیل قطر کمتر روکش و هادی، بیشتر در معرض افزایش دما هستند؛ بنابراین رعایت جریان مجاز برای آنها حیاتیتر است.
استاندارد ملی ایران (مبتنی بر IEC) مقدار جریان مجاز هر سطح مقطع را بر اساس نوع نصب مشخص کرده است. برای مثال:
| سطح مقطع (میلیمتر مربع) | جریان مجاز در نصب داخل لوله | جریان مجاز در هوای آزاد |
|---|---|---|
| 1.5 | 10–12 A | 14–16 A |
| 2.5 | 16–20 A | 21–24 A |
| 4 | 25–28 A | 30–36 A |
همانطور که مشاهده میکنید، نوع نصب تأثیر بسیار زیادی بر جریان مجاز دارد. سیم و کابل نایلون معمولاً در لوله یا زیر گچ نصب میشوند، بنابراین مهندسان باید همیشه جریان مجاز نصب در لوله را ملاک قرار دهند.

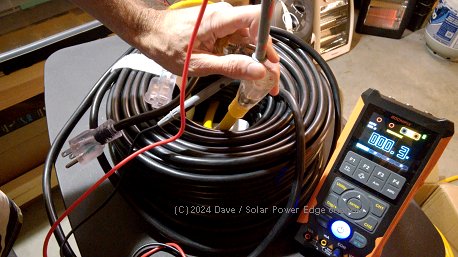

2. طول مسیر و افت ولتاژ (Voltage Drop)
یکی از اشتباهات رایج در پروژههای ساختمانی، بیتوجهی به افت ولتاژ است. در مسیرهای طولانی، مقاومت کابل باعث میشود ولتاژ در انتهای خط کاهش یابد و عملکرد تجهیزات (مثلاً موتور، پمپ، کولر یا LED) مختل شود. برای سیم و کابل نایلون، که معمولاً در مسیرهای داخلی ساختمان استفاده میشوند، این موضوع بهخصوص در پروژههای بزرگ یا خانههای دوبلکس اهمیت بیشتری پیدا میکند.
فرمول محاسبه افت ولتاژ:
Vdrop = (2 × L × I × R) / 1000
اگر مقدار افت ولتاژ از ۳ درصد بیشتر شود، باید سطح مقطع بیشتری انتخاب کنیم. برای مثال، اگر مسیر روشنایی یک خانه ۳۰ متر باشد و جریان ۵ آمپر عبور کند، استفاده از سیم نایلون ۱×۱/۵ استاندارد است. اما اگر طول مسیر ۶۰ یا ۸۰ متر شود، توصیه میشود از ۱×۲/۵ استفاده کنید.
3. نوع بار (مقاومتی، موتوری، الکترونیکی)
در انتخاب سطح مقطع سیم و کابل نایلون، نوع بار نیز اهمیت زیادی دارد. به طور کلی سه نوع بار داریم:
- بارهای مقاومتی: مثل لامپ رشتهای، المنت، بخاری برقی
- بارهای موتوری: مثل کولر، پمپ، فن – دارای جریان راهاندازی اولیه
- بارهای الکترونیکی: مثل LED، تلویزیون، مودم – حساس به افت ولتاژ
بارهای موتوری (inductive loads) هنگام راهاندازی، ۲ تا ۴ برابر جریان نامی میکشند. بنابراین اگر چنین بارهایی در مدار وجود دارد، حتماً باید یک سطح مقطع بالاتر در نظر بگیریم.
مثال مهندسی:
پمپ ½ اسب بخار → جریان نامی ۴ آمپر → جریان راهاندازی ۱۰–۱۲ آمپر
بنابراین سیم نایلون ۱×۱/۵ مناسب نیست؛ باید ۱×۲/۵ انتخاب شود.
۴. شرایط محیطی و دمای پسزمینه
دمای محیط، یکی از فاکتورهای کلیدی در انتخاب سطح مقطع سیم و کابل نایلون است. هر چه دما بالاتر باشد، ظرفیت انتقال جریان کاهش مییابد. مثلاً در سقفهای کاذب که تبادل حرارتی کم است، سیم بیشتر گرم میشود.
- دمای 25℃ → جریان کامل مجاز
- دمای 35℃ → کاهش حدود 10٪
- دمای 45℃ → کاهش حدود 20٪
این موضوع بهخصوص زمانی اهمیت دارد که چند سیم نایلون کنار هم در داخل یک لوله قرار میگیرند. در ادامه مقاله، ضرایب کاهش جریان (Derating Factors) را نیز به صورت کامل بررسی میکنیم.
جداول مرجع و مثالهای عملی در انتخاب سطح مقطع سیم و کابل نایلون
در این بخش، جداول استاندارد و مثالهای محاسباتی واقعی ارائه شده تا بتوانید انتخاب سطح مقطع سیم و کابل نایلون را با اطمینان انجام دهید. این جداول بر اساس استاندارد IEC و تجارب عملی پروژههای ساختمانی و صنعتی تهیه شدهاند.
1. جدول سطح مقطع پیشنهادی بر اساس نوع مصرف و جریان
| نوع مصرف | جریان تقریبی (A) | سطح مقطع پیشنهادی (mm²) |
|---|---|---|
| روشنایی داخلی ساختمان | 6–10 | 1.5 |
| پریز برق مسکونی | 16–20 | 2.5 |
| کولر گازی / آبگرمکن | 20–30 | 4.0 |
| الکتروموتور کوچک تا 2.2kW | 10–18 | 2.5–4 |
| مدار UPS و سرور | متغیر — محاسبه جداگانه | محاسبه افت ولتاژ |
2. مثال محاسباتی عملی
مثال: یک کولر گازی با توان 2 kW در ولتاژ 230V داریم. طول مسیر سیم از تابلو تا دستگاه 35 متر (یکطرفه) است. میخواهیم سطح مقطع سیم نایلون مناسب را پیدا کنیم تا افت ولتاژ ≤ 3% باشد.
- محاسبه جریان: I = P / V = 2000 / 230 ≈ 8.7 A
- حداکثر افت ولتاژ مجاز: 3% از 230V ≈ 6.9V
- محاسبه مقاومت کل سیم: R_total = ΔV / I ≈ 6.9 / 8.7 ≈ 0.793 Ω
- محاسبه سطح مقطع:A = (2 × L × ρ) / R_total ≈ (2 × 35 × 1.724×10⁻⁸) / 0.793 ≈ 1.52 mm²→ با توجه به استاندارد نصب و ایمنی، انتخاب سطح مقطع 2.5 mm² توصیه میشود.
3. تحلیل اقتصادی و هزینه
انتخاب سطح مقطع بالاتر هزینه اولیه بیشتری دارد، اما با کاهش تلفات و افزایش طول عمر تجهیزات، در بلندمدت صرفهجویی ایجاد میشود. برای مثال، استفاده از سیم 2.5 mm² به جای 1.5 mm² در مسیرهای طولانی میتواند تا 10–15% در انرژی مصرفی صرفهجویی کند و ریسک خرابی تجهیزات کاهش یابد.
4. نکات نصب و محافظت
- از خمهای تیز سیم نایلون جلوگیری کنید؛ شعاع خم حداقل 4× قطر سیم.
- برای مسیرهای طولانی یا بارهای موتوری، سطح مقطع بالاتر انتخاب کنید.
- در مسیرهای لولهای، فاصله کابلها از یکدیگر را رعایت کنید تا دمای پسزمینه افزایش نیابد.
- پس از نصب، مقاومت هادی و افت ولتاژ را اندازهگیری کنید.
- بازرسی دورهای برای تشخیص ترک یا آسیب به روکش نایلونی انجام دهید.
برای مطالعه جزئیات بیشتر و بررسی تخصصی سیم و کابل نایلون، میتوانید به مقالات زیر مراجعه کنید:
نکات پیشرفته و کاربردهای صنعتی در انتخاب سطح مقطع سیم و کابل نایلون
در پروژههای صنعتی و ساختمانی بزرگ، انتخاب سطح مقطع سیم و کابل نایلون صرفاً بر اساس جریان نامی کافی نیست. عوامل متعددی مانند دمای محیط، تعداد سیمها در یک مسیر، طول مسیر، نوع بار و ضریب اطمینان تأثیر مستقیم بر انتخاب سطح مقطع دارند. مهندسان برق در این شرایط از ضرایب تصحیح جریان (Derating Factors) و جداول استاندارد استفاده میکنند.
1. ضرایب کاهش جریان (Derating Factors)
هنگام نصب سیم نایلون در مسیرهای طولانی، یا زمانی که چند سیم کنار هم قرار دارند، دمای پسزمینه افزایش مییابد و جریان مجاز کاهش پیدا میکند. جدول زیر برخی ضرایب استاندارد را نشان میدهد:
| شرایط نصب | ضریب کاهش جریان |
|---|---|
| سیم تکی در هوای آزاد | 1.0 |
| دو سیم کنار هم در لوله | 0.87 |
| سه تا پنج سیم کنار هم در لوله | 0.75 |
| دمای محیط 35°C | 0.91 |
| دمای محیط 45°C | 0.82 |
مهندسان برق با ضرب جریان مورد نیاز در ضریب کاهش، سطح مقطع اصلاح شده را محاسبه میکنند تا ایمنی و عملکرد مدار تضمین شود.
2. نکات ایمنی و استانداردهای بینالمللی
سیم و کابل نایلون باید مطابق استانداردهای بینالمللی و ملی نصب شوند. به عنوان مثال:
- IEC 60227: استاندارد بینالمللی سیم PVC (نایلون)
- IEC 60364: الزامات طراحی و نصب مدارهای الکتریکی
- استاندارد ملی ایران 607: مقررات نصب سیم و کابل در ساختمان
رعایت این استانداردها خطرات اتصال کوتاه، افزایش دما، ذوب روکش و آتشسوزی را کاهش میدهد.
3. کاربردهای صنعتی و پروژههای خاص
در کارخانهها، کارگاههای تولیدی و پروژههای اتوماسیون، انتخاب سطح مقطع سیم و کابل نایلون حساسیت بیشتری دارد.
برای مثال:
- تابلوهای فرمان صنعتی: سیم نایلون 1.5–2.5 mm² برای کنترل موتورها
- خطوط روشنایی کارگاهی: سطح مقطع 2.5–4 mm² با دقت به طول مسیر
- تجهیزات UPS و سرور: محاسبه دقیق افت ولتاژ و جریان راهاندازی
- رباتیک و اتوماسیون: استفاده از کابلهای چند رشتهای نایلون با سطح مقطع مشخص
این موارد اهمیت انتخاب صحیح سطح مقطع را در محیطهای صنعتی نشان میدهد، زیرا هر اشتباه میتواند هزینههای تعمیر و توقف تولید ایجاد کند.
4. منابع و لینکهای خارجی برای مطالعه پیشرفته
برای گسترش دانش فنی در انتخاب سطح مقطع سیم و کابل نایلون، مطالعه منابع معتبر بینالمللی توصیه میشود:
- Electronics Tutorials — Current Carrying Capacity of Cables
- IEC International Electrotechnical Commission
- Electrical Engineering Portal — Cable Sizing Guidelines
- راهنمای جامع سیم و کابل نایلون
5. جمعبندی نکات پیشرفته
خلاصه نکات پیشرفته برای انتخاب سطح مقطع سیم و کابل نایلون:
- همیشه جریان نامی واقعی و جریان راهاندازی بار را در نظر بگیرید.
- برای مسیرهای طولانی، افت ولتاژ را محاسبه کنید.
- ضرایب کاهش جریان (Derating) را به دلیل دمای محیط و تجمع کابلها لحاظ کنید.
- با استفاده از جداول استاندارد و مثالهای عملی، سطح مقطع مناسب را انتخاب کنید.
- رعایت استانداردهای IEC و استاندارد ملی ایران 607 برای ایمنی الزامی است.
- در پروژههای صنعتی و اتوماسیون، دقت بالاتر و کنترل دقیق ضرایب توصیه میشود.
توصیههای عملی و نگهداری در انتخاب سطح مقطع سیم و کابل نایلون
پس از انتخاب سطح مقطع مناسب سیم و کابل نایلون، رعایت نکات نصب، نگهداری و محافظت از کابل، تضمینکننده عملکرد ایمن و طولانی مدت پروژه است. در این بخش توصیههای عملی مهندسی ارائه میکنیم:
1. نکات نصب و محافظت
- همیشه از خمهای ملایم استفاده کنید؛ شعاع خم حداقل 4 برابر قطر سیم باشد.
- سیم و کابل نایلون را از کنار لبههای تیز عبور ندهید تا روکش آسیب نبیند.
- در مسیرهای طولانی یا بارهای موتوری، سطح مقطع یک درجه بالاتر انتخاب شود تا افت ولتاژ و گرمایش کمتر شود.
- کابلها را به صورت مرتب و بدون تنش مکانیکی نصب کنید تا عمر مفید افزایش یابد.
- در مسیرهای لولهای، فاصله بین کابلها را رعایت کنید تا دمای پسزمینه افزایش نیابد و جریان مجاز کاهش پیدا نکند.
2. نگهداری و بازرسی دورهای
کابل نایلون، مانند سایر کابلها، نیازمند بازرسی دورهای است. نکات مهم:
- بازرسی بصری برای تشخیص ترک، ساییدگی یا آسیب روکش.
- اندازهگیری مقاومت هادی و افت ولتاژ به صورت دورهای.
- اطمینان از عدم افزایش دمای محیط یا تجمع حرارت در مسیرهای لولهای.
- تست تجهیزات حفاظتی مثل فیوز و کلید محافظ جریان نشتی (RCCB).
3. ایمنی و جلوگیری از خطرات
رعایت اصول ایمنی در انتخاب سطح مقطع سیم و کابل نایلون، کاهش دهنده خطرات زیر است:
- گرمایش بیش از حد هادی و ذوب روکش
- افت ولتاژ و کاهش عملکرد تجهیزات حساس
- خطر اتصال کوتاه و ایجاد آتشسوزی
- خرابی تجهیزات صنعتی و توقف تولید
توصیه میشود که حتی در پروژههای کوچک خانگی، از جداول استاندارد جریان و ضریب کاهش استفاده شود تا از خطرات احتمالی جلوگیری گردد.
4. منابع آموزشی و لینکهای داخلی و خارجی
برای گسترش دانش فنی و انجام انتخاب صحیح سطح مقطع سیم و کابل نایلون، منابع زیر توصیه میشود:
تحلیل هزینه و کاربرد عملی در انتخاب سطح مقطع سیم و کابل نایلون
یکی از مهمترین جنبههای انتخاب سطح مقطع سیم و کابل نایلون، بررسی هزینه و بازده اقتصادی است. انتخاب سطح مقطع بزرگتر هزینه اولیه را افزایش میدهد اما تلفات انرژی را کاهش داده و طول عمر تجهیزات را افزایش میدهد.
1. مقایسه هزینه اولیه و صرفهجویی طولانیمدت
مثال: مقایسه سیم نایلون 1.5 mm² و 2.5 mm² در یک پروژه روشنایی خانه 100 متر:
| سطح مقطع | هزینه اولیه تقریبی | تلفات انرژی سالانه | صرفهجویی در 5 سال |
|---|---|---|---|
| 1.5 mm² | 1,200,000 تومان | 300,000 تومان | — |
| 2.5 mm² | 1,500,000 تومان | 150,000 تومان | 750,000 تومان |
همانطور که مشاهده میکنید، انتخاب سطح مقطع بزرگتر هزینه اولیه را کمی افزایش میدهد، اما تلفات انرژی کاهش یافته و در طول چند سال، صرفهجویی قابل توجهی ایجاد میکند.
2. مثال عملی صنعتی
در یک کارخانه کوچک تولیدی، برای تابلوهای فرمان صنعتی که موتورها و پمپها را کنترل میکند:
- مسیر 50 متر با جریان راهاندازی 12 آمپر
- اگر سطح مقطع 1.5 mm² انتخاب شود → افت ولتاژ زیاد و گرمایش روکش
- انتخاب سطح مقطع 2.5 mm² → جریان کافی و عمر طولانی تجهیزات
تجربه صنعتی نشان داده است که افزایش سطح مقطع در مسیرهای طولانی، به خصوص در بارهای موتوری، باعث کاهش هزینه تعمیرات و توقف تولید میشود.
3. توصیه برای پروژههای خانگی و ساختمانهای مسکونی
در پروژههای خانگی، انتخاب سطح مقطع سیم و کابل نایلون باید با توجه به طول مسیر، نوع بار و جریان مصرفی انجام شود:
- مسیرهای روشنایی ≤ 20 متر → سیم 1.5 mm² مناسب است.
- پریز برق ≤ 25 متر → سیم 2.5 mm² توصیه میشود.
- مسیر طولانی > 30 متر یا بار موتوری → سطح مقطع یک درجه بالاتر انتخاب شود.
- برای LED و تجهیزات حساس، همیشه افت ولتاژ را محاسبه کنید.
4. منابع و لینکها
تحلیل پیشرفته و مقایسه با سایر انواع سیم و کابل
برای درک بهتر مزایا و محدودیتهای سیم و کابل نایلون، لازم است آن را با سایر کابلها مانند کابلهای PVC، XLPE و سیم مفتولی مسی مقایسه کنیم. انتخاب سطح مقطع سیم و کابل نایلون باید با توجه به ویژگیهای فنی و محیطی پروژه انجام شود.
1. مزایا و محدودیتها
- مزایا: انعطافپذیری بالا، نصب آسان، مقاومت مکانیکی مناسب، قیمت مناسب برای پروژههای داخلی
- محدودیتها: تحمل حرارت کمتر نسبت به کابلهای XLPE، جریان مجاز پایینتر در مسیرهای طولانی، نیاز به انتخاب دقیق سطح مقطع
2. نمودار جریان و افت ولتاژ
نمودار زیر نشان میدهد که چگونه جریان عبوری و طول مسیر بر افت ولتاژ سیم نایلون تأثیر میگذارد. این نمودار برای مهندسان برق کمک میکند سطح مقطع بهینه را انتخاب کنند.
3. کاربردهای ویژه و نکات انتخاب پیشرفته
در پروژههای خاص مانند سیستمهای خورشیدی، UPS، سیستمهای اتوماسیون و خطوط روشنایی صنعتی، انتخاب سطح مقطع سیم و کابل نایلون باید دقیق و مهندسی باشد:
- در سیستم خورشیدی: جریان DC و افت ولتاژ مهم است → سطح مقطع کمی بزرگتر انتخاب شود.
- در خطوط UPS: حساس به نوسان ولتاژ → انتخاب سطح مقطع با دقت و کنترل جریان راهاندازی.
- در اتوماسیون و رباتیک: کابل چند رشتهای نایلون با سطح مقطع مشخص برای کنترل موتورها و سنسورها.
- در روشنایی صنعتی: مسیرهای طولانی نیازمند سطح مقطع بالاتر برای کاهش افت ولتاژ و گرمایش.
4. منابع و لینکها
جمعبندی و توصیه نهایی در انتخاب سطح مقطع سیم و کابل نایلون
انتخاب صحیح سطح مقطع سیم و کابل نایلون یکی از مهمترین مراحل در طراحی و اجرای مدارهای برق خانگی، صنعتی و تجاری است. رعایت نکات فنی، استانداردهای بینالمللی و تحلیل مهندسی، ایمنی، بازده انرژی و طول عمر تجهیزات را تضمین میکند.
در ادامه جمعبندی و توصیههای عملی ارائه میشود:
1. خلاصه نکات مهم
- همیشه جریان واقعی بار و جریان راهاندازی تجهیزات را محاسبه کنید.
- افت ولتاژ در مسیرهای طولانی را با توجه به طول و نوع کابل بررسی کنید.
- ضرایب کاهش جریان (Derating) برای دما و تجمع کابلها اعمال شود.
- برای مسیرهای صنعتی یا موتوری، سطح مقطع یک درجه بالاتر انتخاب شود.
- بازرسی دورهای و نگهداری صحیح کابلها الزامی است.
- رعایت استانداردهای IEC و استاندارد ملی ایران برای ایمنی الزامی است.
2. جدول مرجع نهایی انتخاب سطح مقطع
| نوع مصرف | جریان تقریبی (A) | طول مسیر ≤ 20 متر | طول مسیر 20–50 متر | توصیه صنعتی |
|---|---|---|---|---|
| روشنایی داخلی | 6–10 | 1.5 mm² | 2.5 mm² | 2.5 mm² |
| پریز برق | 16–20 | 2.5 mm² | 4 mm² | 4 mm² |
| کولر گازی / آبگرمکن | 20–30 | 4 mm² | 6 mm² | 6 mm² |
| مدار UPS و سرور | متغیر | محاسبه جداگانه | محاسبه جداگانه | بر اساس افت ولتاژ و جریان راهاندازی |
3. توصیه نهایی برای مدیران و کاربران
- قبل از خرید، جریان بار واقعی و طول مسیر را محاسبه کنید.
- در پروژههای صنعتی یا خطوط طولانی، سطح مقطع کمی بزرگتر انتخاب کنید تا ایمنی تضمین شود.
- بازرسی و نگهداری دورهای از عمر مفید کابلها و تجهیزات محافظت میکند.
- استفاده از جداول مرجع و نرمافزارهای مهندسی برای محاسبه دقیق توصیه میشود.
- در پروژههای خانگی، سطح مقطع استاندارد مناسب برای روشنایی و پریز را رعایت کنید تا صرفهجویی انرژی و ایمنی حاصل شود.
