وقتی صحبت از تاسیسات برق صنعتی، موتورخانه‌های بزرگ، سیستم‌های روشنایی گسترده یا فیدرهای اصلی می‌شود، موضوع انتخاب سطح مقطع سیم نایلون برای جریان بالا از یک امر معمولی به یک چالش فنی حیاتی تبدیل می‌شود. استفاده از سطح مقطع نادرست در این شرایط، تنها به یک اتصالی ساده ختم نمی‌شود؛ بلکه می‌تواند منجر به گرمایش خطرناک هادی، اتلاف انرژی چشمگیر، افت ولتاژ غیرقابل قبول در انتهای خط و در نهایت، کاهش بازدهی و عمر تجهیزات پرهزینه شود.

این مقاله به عنوان یک راهنمای جامع محاسباتی، شما را گام به گام با روش علمی و اصولی انتخاب سطح مقطع سیم نایلون برای جریان بالا و مسیرهای طولانی آشنا می‌کند تا طراحی شما نه تنها ایمن، بلکه بهینه باشد.

📊 داده‌های مورد نیاز شما برای شروع محاسبه

پیش از ورود به فرمول‌ها، باید این اطلاعات را از روی نقشه فازی یا پلان جمع‌آوری کنید:

1. جریان طراحی (Ib): حداکثر جریان مداری که سیم باید در شرایط عادی حمل کند (بر حسب آمپر).
2. طول تک‌طرفه مسیر (L): فاصله از نقطه تغذیه (مثلاً تابلو) تا بار (بر حسب متر).
3. سیستم ولتاژ (Uo): ولتاژ فاز به نول (مثلاً ۲۳۰V) یا فاز به فاز (مثلاً ۴۰۰V).
4. ماده هادی و نوع عایق: مس با روکش نایلون (PVCN).
5. روش نصب: داخل لوله در هوا، روی دیوار، در کانال و غیره. این مورد بر جریان مجاز تأثیر مستقیم دارد.
6. دمای محیط نصب: دمای هوای اطراف سیم (بر حسب درجه سانتی‌گراد).

جمع‌آوری دقیق این داده‌ها، کلید انتخاب سطح مقطع سیم نایلون برای جریان بالا به صورت بهینه است. در بخش بعدی، به اولین و مهم‌ترین گام محاسباتی می‌پردازیم: تعیین جریان مجاز سیم بر اساس روش نصب و دمای محیط و مراجعه به جداول استاندارد.

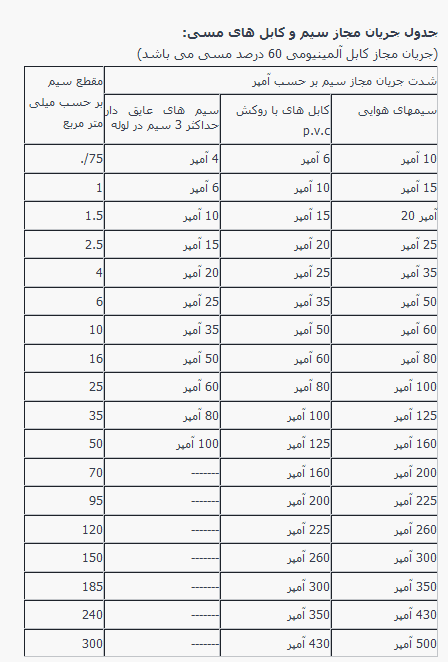

بخشی از جدول جریان مجاز سیم‌های عایق‌دار (مانند نایلون) برای روش نصب رایج “C” (داخل لوله عایق‌دار در دیوار)

فرمول اصلی: Iz = Iz0 × k1 × k2 × …

Iz0: جریان مجاز پایه برای سطح مقطع مورد نظر، در شرایط ایده‌آل (دمای محیط ۳۰°C، نصب به صورت تکی در هوا). این مقدار از جداول استاندارد (مانند جدول فوق) استخراج می‌شود. برای مثال، جریان مجاز پایه برای یک سیم نایلون ۱۰ میلی‌متر مربع ممکن است ۶۴ آمپر باشد.
ضرایب اصلاح (k): مهم‌ترین این ضرایب برای انتخاب سطح مقطع سیم نایلون برای جریان بالا عبارتند از:

• ضریب دمای محیط (k1): اگر دمای محیط از ۳۰ درجه سانتی‌گراد بیشتر باشد، این ضریب (که مقداری کمتر از ۱ است) از جداول استاندارد گرفته شده و در فرمول ضرب می‌شود. در دمای ۴۵°C، این ضریب می‌تواند حدود ۰.۷۹ باشد.
• ضریب تعداد هادی‌های هم‌مسیر (k2): اگر چندین سیم حامل جریان در یک لوله یا کانال بسته کنار هم قرار گیرند، توان هرکدام در دفع حرارت کاهش می‌یابد. برای مثال، قرارگیری ۴ سیم در یک لوله ممکن است ضریب ۰.۶۵ را اعمال کند. جزئیات بیشتر در راهنمای جامع نصب آمده است.
• ضرایب دیگر مانند ضریب نصب در خاک یا روش‌های خاص نیز در استاندارد تعریف شده‌اند.

مثال عملی: از تئوری تا عدد نهایی

فرض کنید جریان طراحی (Ib) یک موتور ۴۵ آمپر است. سیم‌کشی به صورت ۳ فاز، داخل لوله در هوای با دمای ۴۰°C و در کنار ۳ مدار دیگر در یک لوله مشترک انجام می‌شود.

1. با مراجعه به جدول، جریان مجاز پایه (Iz0) برای سیم نایلون ۱۰ mm² حدود ۶۴A است.
2. ضریب دمای ۴۰°C (k1) طبق استاندارد: ۰.۸۷.
3. ضریب برای ۴ مدار در یک لوله (k2): ۰.۶۵.
4. محاسبه جریان مجاز نهایی: Iz = 64A × 0.87 × 0.65 ≈ ۳۶.۲ آمپر.

نتیجه نگران‌کننده است! با وجود انتخاب سطح مقطع ۱۰ mm²، جریان مجاز نهایی سیم در این شرایط خاص (۳۶.۲A) حتی از جریان طراحی موتور (۴۵A) کمتر است. این به وضوح نشان می‌دهد که انتخاب سطح مقطع سیم نایلون برای جریان بالا بدون در نظر گرفتن ضرایب اصلاح، یک اشتباه فاجعه‌بار است. راه حل، انتخاب سطح مقطع بزرگ‌تر (مثلاً ۱۶ mm²) و انجام مجدد محاسبات تا وقتی که Iz ≥ Ib شود.

✅ خروجی این گام: شرط اول انتخاب

پس از اعمال تمام ضرایب اصلاح مربوطه، باید سطح مقطعی را انتخاب کنید که جریان مجاز نهایی آن (Iz) برابر یا بیشتر از جریان طراحی مدار (Ib) باشد. این شرط، از گرمایش بیش از حد سیم در بدترین شرایط عملیاتی جلوگیری می‌کند. اما کار به پایان نرسیده است. حتی اگر سیم از نظر حرارتی ایمن باشد، ممکن است افت ولتاژ در مسیر طولانی، از حد مجاز فراتر رود. بنابراین، پس از اطمینان از شرط جریان، باید به گام دوم و محاسبه افت ولتاژ بپردازیم که موضوع بخش بعدی این راهنماست. برای آشنایی با انواع سیم و کاربرد آنها که بر انتخاب سطح مقطع تأثیر دارد، مقاله تفاوت سیم نایلون را ببینید.

Calculation Standard: All correction factors (k) and base current values (Iz0) are sourced from Tables B.52.2 through B.52.20 of IEC 60364-5-52:2023. This is the internationally recognized reference for electrical installation design.

فرمول محاسبه افت ولتاژ در سیستم‌های تکفاز و سه‌فاز

برای انجام یک انتخاب سطح مقطع سیم نایلون برای جریان بالا که افت ولتاژ را کنترل کند، باید از فرمول صحیح استفاده کنید. این فرمول بر اساس استانداردهای بین‌المللی مانند NFPA 70 (NEC) و IEC ارائه می‌شود:
برای سیستم تکفاز (۲ سیمه): ΔV = (۲ × L × I × R) / 1000
برای سیستم سه‌فاز متقارن: ΔV = (√۳ × L × I × R) / 1000
در این فرمول‌ها:

• ΔV: افت ولتاژ بر حسب ولت (V)
• L: طول یک‌طرفه مسیر سیم از منبع تا بار بر حسب متر (m)
• I: جریان طراحی (Ib) بر حسب آمپر (A) – همان جریان بالا که در گام اول استفاده شد.
• R: مقاومت خطی هادی بر حسب اهم بر کیلومتر (Ω/km). این مقدار کلیدی‌ترین پارامتر است و مستقیماً به سطح مقطع سیم نایلون وابسته است. برای مس خالص در دمای ۷۰°C، این مقدار تقریبی است: ۱.۸۷ Ω/km برای ۱۰ mm²، ۱.۱۵ Ω/km برای ۱۶ mm² و ۰.۷۲۷ Ω/km برای ۲۵ mm².

هدف نهایی این است که ΔV محاسبه شده کمتر از ΔV مجاز باشد.

مثال عملی: اعمال فرمول برای تایید انتخاب سطح مقطع

فرض کنید در گام اول، برای یک مدار سه‌فاز با جریان بالای ۸۰ آمپر و طول ۶۰ متر، سطح مقطع ۳۵ mm² از نظر حرارتی کافی تشخیص داده شد. حال باید افت ولتاژ را بررسی کنیم. ولتاژ سیستم ۴۰۰ ولت (فاز-فاز) و حد مجاز افت ولتاژ ۳٪ (یعنی ۱۲ ولت) است.

1. مقاومت خطی تقریبی برای سیم مسی ۳۵ mm²: ۰.۵۲۴ Ω/km.
2. محاسبه افت ولتاژ: ΔV = (√۳ × ۶۰m × ۸۰A × ۰.۵۲۴ Ω/km) / 1000 ≈ ۴.۳۶ ولت.
3. محاسبه درصد افت ولتاژ: (۴.۳۶V / ۴۰۰V) × ۱۰۰ ≈ ۱.۰۹٪.

نتیجه: افت ولتاژ محاسبه شده (۱.۰۹٪) به وضوح کمتر از حد مجاز (۳٪) است. بنابراین، انتخاب سطح مقطع سیم نایلون ۳۵ mm² برای این جریان بالا و طول مسیر از نظر افت ولتاژ نیز کاملاً مناسب و حتی محافظه‌کارانه است. اما اگر این محاسبه عددی بالاتر از ۳٪ نشان می‌داد، مجبور به افزایش سطح مقطع (مثلاً به ۵۰ mm²) و محاسبه مجدد بودیم. این فرآیند تکراری، هسته اصلی یک انتخاب سطح مقطع سیم نایلون برای جریان بالا دقیق است.

جمع‌بندی دو گام کلیدی: هیچ شرطی را فدای دیگری نکنید

یک انتخاب سطح مقطع سیم نایلون برای جریان بالا زمانی کامل و فنی است که هر دو شرط مقاومت حرارتی (Iz ≥ Ib) و محدودیت افت ولتاژ (ΔV ≤ ΔV مجاز) به طور همزمان برآورده شوند. در بسیاری از موارد، به ویژه برای جریان‌های بالا و مسیرهای طولانی، شرط افت ولتاژ تعیین‌کننده‌تر است و شما را مجبور به انتخاب سطح مقطعی بزرگ‌تر از حد نیاز صرفاً از نظر حرارتی می‌کند.

این هزینه اضافه، در واقع سرمایه‌گذاری برای کارایی، پایداری و طول عمر تاسیسات شماست. در بخش پایانی، به یک راهنمای نهایی و جمع‌بندی نکات کلیدی برای سهولت در کار خواهیم پرداخت.

۱. پیش‌بینی توسعه آینده و ضریب اطمینان (Safety Margin)

هنگام انتخاب سطح مقطع سیم نایلون برای جریان بالا، هوشمندانه است که نه تنها به نیازهای امروز، بلکه به نیازهای فردا نیز فکر کنید. آیا ممکن است در آینده نزدیک بار این مدار افزایش یابد؟ (مثلاً افزودن دستگاه جدید). یک قاعده عملی خوب، اعمال یک ضریب اطمینان ۲۰ تا ۲۵ درصدی بر روی جریان طراحی (Ib) است. به عنوان مثال، اگر محاسبات شما برای جریان ۱۰۰ آمپر، سطح مقطع ۵۰ mm² را نشان می‌دهد، در نظر گرفتن این ضریب اطمینان ممکن است شما را به سمت انتخاب سطح مقطع سیم نایلون ۷۰ mm² سوق دهد. این کار چند مزیت دارد:

• امکان توسعه بدون نیاز به تعویض پرهزینه سیم‌کشی.
• کارکرد سیم در دمای پایین‌تر و افزایش چشمگیر طول عمر عایق و هادی.
• کاهش بیشتر تلفات ژولی و صرفه‌جویی در هزینه برق در طول سال‌ها.
• ایجاد حاشیه امنیت برای شرایط غیرمنتظره. بررسی خطاهای رایج می‌تواند از اشتباهات پرهزینه جلوگیری کند.

۲. بهینه‌سازی اقتصادی: نقطه تعادل بین هزینه اولیه و هزینه عملیاتی

این سوال کلیدی مطرح است: آیا همیشه انتخاب بزرگ‌ترین سطح مقطع به صرفه است؟ پاسخ خیر است. در انتخاب سطح مقطع سیم نایلون برای جریان بالا باید به بهینه‌سازی اقتصادی فکر کرد. هزینه یک پروژه شامل هزینه سرمایه‌ای (CAPEX) یعنی قیمت سیم و هزینه نصب، و هزینه عملیاتی (OPEX) یعنی هزینه تلفات انرژی در طول عمر مفید تاسیسات است. با افزایش سطح مقطع، CAPEX افزایش ولی OPEX (به دلیل کاهش مقاومت و تلفات) کاهش می‌یابد.

مهندسین با استفاده از مفاهیمی مانند «کل هزینه مالکیت در طول عمر» (Total Life Cycle Cost) نقطه‌ای را پیدا می‌کنند که مجموع این دو هزینه حداقل شود. برای مسیرهای بسیار طولانی با جریان بالا، اغلب انتخاب سطح مقطع یک یا دو سایز بزرگ‌تر از حداقل لازم، از نظر اقتصادی به صرفه است زیرا صرفه‌جویی در هزینه برق، سرمایه اضافی را جبران می‌کند. مطالعه استاندارد ISO 15686 برای محاسبات چرخه عمر مفید است.

سخن پایانی این بخش: مهندسی، هنر تصمیم‌گیری آگاهانه است

همانطور که دیدیم، انتخاب سطح مقطع سیم نایلون برای جریان بالا فراتر از یافتن یک عدد از جدول است. این فرآیند، ترکیبی از علم محاسبات دقیق، هنر پیش‌بینی آینده و درک مسائل اقتصادی است. یک انتخاب درست، که حاصل در نظر گرفتن تمام این ابعاد باشد، نه تنها ایمنی، بلکه قابلیت اطمینان، بهره‌وری و مقرون‌به‌صرفه بودن تاسیسات را برای دهه‌ها تضمین می‌کند. در بخش جمع‌بندی نهایی، تمام این مراحل را در یک راهنمای فشرده و عملی مرور خواهیم کرد.

الگوریتم ۵ مرحله‌ای برای انتخاب سطح مقطع سیم نایلون برای جریان بالا

1. گردآوری داده‌های پروژه: جریان طراحی (Ib)، طول مسیر (L)، ولتاژ سیستم، روش و دمای محیط نصب.
2. انتخاب اولیه و بررسی شرط حرارتی: انتخاب یک سطح مقطع اولیه. محاسبه جریان مجاز نهایی (Iz) با اعمال ضرایب اصلاح دما و تعداد هادی‌ها. شرط: Iz ≥ Ib. اگر برقرار نبود، سطح مقطع را افزایش داده و این مرحله را تکرار کنید.
3. بررسی شرط افت ولتاژ: برای سطح مقطع تایید شده در مرحله قبل، افت ولتاژ (ΔV) را محاسبه کنید. شرط: ΔV ≤ ΔV مجاز (معمولاً ۳٪ تا ۵٪). اگر برقرار نبود، سطح مقطع را افزایش داده و به مرحله ۲ بازگردید.
4. اعمال ملاحظات آینده‌نگر و اقتصادی: با در نظر گرفتن امکان توسعه آینده، اعمال ضریب اطمینان و بررسی بهینه‌بودن انتخاب از نظر هزینه چرخه عمر، سطح مقطع نهایی را تایید یا اندکی افزایش دهید.
5. تأیید نهایی و هماهنگی سیستم: اطمینان حاصل کنید که سطح مقطع انتخاب شده با تجهیزات حفاظتی (فیوز، کلید)، ترمینال‌ها و مسیرهای کابل موجود سازگار است.

سخن آخر: دانش امروز، ایمنی و بهره‌وری فردا

فرآیند انتخاب سطح مقطع سیم نایلون برای جریان بالا، یک سرمایه‌گذاری در زمان و دقت است که سود آن در طول عمر پروژه، به صورت ایمنی، قابلیت اطمینان و صرفه‌جویی بازمی‌گردد. با به کارگیری این راهنما و الگوریتم ارائه شده، اطمینان حاصل خواهید کرد که طراحی تاسیسات برق شما نه تنها “کدگذاری شده”، بلکه “بهینه شده” است. برای تبدیل این دانش به عمل، می‌توانید برای خرید مطمئن متریال و دریافت مشاوره نهایی با کارشناسان فنی ما در ارتباط باشید.
